Schlüter®-KERDI-LINE-VARIO – die flexible Linienentwässerung
Entdecken Sie die nächste Generation der Linienentwässerung: Mit Schlüter-KERDI-LINE-VARIO kombinieren wir leistungsstarke KERDI-Entwässerungstechnik mit eleganten Profilen im Schlüter-Design.
Das neu gedachte System besteht aus der Entwässerungseinheit KERDI-LINE-VARIO-H, einem Ablaufadapter mit integrierter Dichtmanschette und einem um 360° drehbaren, wellenförmigen Ablauf inklusive Geruchsverschluss.
Kombiniert wird dieses variable Entwässerungssystem mit unseren minimalistisch edlen Design-Profilen in den zwei Ausführungen COVE und WAVE.
Warum VARIO?
- Das drehbare Ablaufgehäuse der Entwässerungseinheit ermöglicht höchste Variabilität in der Installation.
- Die Entwässerungsprofile sind auf der Baustelle individuell kürzbar und lassen sich so exakt an die bauseitigen Bedingungen anpassen.
- Die Profile in den Design-Varianten COVE und WAVE greifen auf elegante Art und Weise aktuelle Fliesentrends auf.
Schlüter®-KERDI-LINE-VARIO
Linienentwässerung mit Profil
Viele Designklassiker folgen dem Motto: „Weniger ist mehr“. Die wahre Stärke dieser Produkte liegt in der Reduzierung auf ihre Funktionalität und dem Verzicht auf schmückendes Beiwerk und Ornamentik.
So gesehen hat KERDI-LINE-VARIO schon heute das Zeug zum Klassiker. Denn diese Profile folgen nur einer Aufgabe – sie leiten das Wasser dahin, wo es hingehört.
Dabei lassen unsere Profile Ihnen bei der Gestaltung dennoch einige Wahlmöglichkeiten:
- zwischen den Designtypen COVE und WAVE,
- zwischen den Materialien Edelstahl und Aluminium
- und hier letztendlich zwischen acht verschiedenen TRENDLINE-Designs.

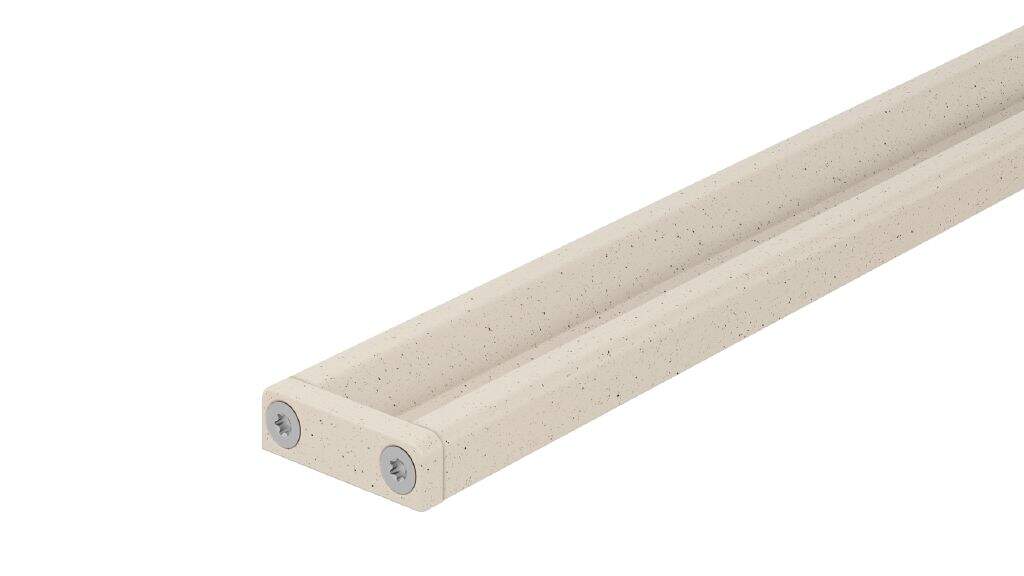

Schlüter®-KERDI-LINE-VARIO COVE
Schlüter-KERDI-LINE-VARIO COVE ist in den Längen 120 cm und 180 cm erhältlich. Das variabel kürzbare Hohlkehl-Entwässerungsprofil kann mit dem Schlüter-KERDI-LINE-VARIO-H Ablaufset verwendet werden.
Die Entwässerung erfolgt mittig durch einen sichtbaren Ablaufschlitz mit einer Breite von lediglich 8 mm und einer Länge von 140 mm. Das Hohlkehl-Design ermöglicht Ihnen somit die Linienentwässerung in der bodengleichen Dusche mit einem extrem schmalen und dezenten Ablauf-Profil zu gestalten.
Das Profil wird mit zwei Endkappen geliefert und ist wahlweise aus gebürstetem Edelstahl V4A oder aus pulverbeschichtetem Aluminium mit TRENDLINE-Oberfläche erhältlich.
Schlüter®-KERDI-LINE-VARIO WAVE
Schlüter-KERDI-LINE-VARIO WAVE ist, wie der Name schon andeuten lässt, ein W-förmiges Entwässerungsprofil zur Verwendung mit dem Schlüter-KERDI-LINE-VARIO-H Ablaufset. Auch dieses Design-Profil ist in den Längen 120 cm sowie 180 cm erhältlich und von beiden Seiten kürzbar.
Die Entwässerung erfolgt mittig durch einen Ablaufschlitz, der 140 mm lang ist und je nach Ausführung unterschiedlich breit sein kann. So hat das aus Aluminium bestehende WAVE 34 mit 14 mm die schmalste Öffnung, WAVE 42 ist mit 24 mm (Aluminium-Variante) beziehungsweise 25 mm (Edelstahl-Variante) noch deutlich breiter. Der Ablaufschlitz dieses Profils wird mit einem herausnehmbaren Abdecksteg elegant verdeckt.
Das Profil wird mit zwei Endkappen geliefert und ist ebenfalls aus gebürstetem Edelstahl V4A oder aus pulverbeschichtetem Aluminium mit TRENDLINE-Oberfläche erhältlich.
Unsere Entwässerungsprofile COVE und WAVE sind in beiden Längenausführungen (120 cm und 180 cm) auf Millimeter genau kürzbar.
Mit der im Set enthaltenen Schneidhilfe können Sie das Profil schnell und einfach mit einer Handsäge ablängen und somit den individuellen Gegebenheiten auf der Baustelle anpassen.
Zwei mitgelieferte Endkappen sorgen für einen sauberen und optisch schönen Abschluss.
Durch Unterfüttern mit Dünnbettmörtel können die Profile auch in der Höhe verstellt und an die bauseits vorgegebene Dicke des Bodenbelags angepasst werden.
- schmales und dezentes Ablaufprofil
- edle Designs
- individuell kürzbar (22 - 180 cm) und höhenverstellbar
- 2 Längen (120 cm und 180 cm)
- einfach zu verarbeiten
Hochwertige Materialien:
- Edelstahl gebürstet / Aluminium mit TRENDLINE-Beschichtung
- passend zu den aktuellen Fliesentrends
Trifft immer den Ton:
TRENDLINE strukturbeschichtet
Zu den gängigen Farbtrends finden Sie in der Farbserie Schlüter®-TRENDLINE immer das passende Profil. Sie haben die Wahl aus acht hochwertigen Strukturbeschichtungen in fein nuancierten Abstufungen.
Und wer mag, kann natürlich auch immer auf den Klassiker zurückgreifen: Beide Entwässerungsprofile sind auch in Edelstahl gebürstet V4A erhältlich.
-
Edelstahl gebürstet
-
elfenbein
-
creme
-
beigegrau
-
steingrau
-
bronze
-
dunkelanthrazit
-
brillantweiß matt
-
graphitschwarz matt
Schlüter®-KERDI-LINE-VARIO in der Ausführung WAVE
-
Edelstahl gebürstet
-
elfenbein
-
creme
-
beigegrau
-
steingrau
-
bronze
-
dunkelanthrazit
-
brillantweiß matt
-
graphitschwarz matt
Auch die Jury des renommierten Red Dot Award: Product Design hat unser System überzeugt: Schlüter-KERDI-LINE-VARIO hat den Red Dot 2021 in der Kategorie Bad und Sanitär gewonnen. Ausgezeichnet wurde die Kombination des Ablaufs KERDI-LINE-VARIO-H mit dem WAVE-Entwässerungsprofil.
Schlüter®-KERDI-LINE-VARIO-H
Noch nie war KERDI-LINE so flexibel.
Flach aufbauende Entwässerungseinheiten haben bei Schlüter-Systems Tradition – jetzt haben wir die bewährte Technik clever erweitert und ausgefeilt.
Unser leistungsstarker Wellenablauf ist hier mit einem neuen Ablaufadapter samt integrierter Dichtmanschette verbunden. Dieser kann passgenau mit unseren Design-Profilen kombiniert werden, sodass Sie die Linienentwässerung in Ihrer bodenebenen Dusche flexibel mit sehr dezenten Ablaufrinnen gestalten können.
Schlüter®-KERDI-LINE-VARIO-H
Das Entwässerungsset setzt sich zusammen aus einem drehbaren Ablaufgehäuse und einem Ablaufadapter.
Die zweiteilige horizontale Entwässerungseinheit KERDI-LINE-VARIO-H setzt sich zusammen aus einem Ablaufgehäuse und einem Ablaufadapter.
Das Ablaufgehäuse besteht aus einem um 360° drehbaren Wellenablauf mit einem im Ablaufgehäuse fest integrierten Geruchsverschluss.
Schlüter®-KERDI-LINE-VARIO-H
Ablaufadapter mit integrierter KERDI-FLEX-Manschette
Der Ablaufadapter mit integrierter Schlüter®-KERDI-FLEX-Manschette ist werkseitig in dem mit einer Dichtung ausgestatteten Wellenablauf wasserdicht eingesteckt und über einen Klemmring gesichert.
Durch Lockerung des Klemmringes ist der Wellenablauf um 360° drehbar, wodurch die Linienentwässerung jeder bauseitigen Anschlusssituation angepasst werden kann.
Schlüter®-KERDI-LINE-VARIO-H
Ablaufgehäuse mit integriertem Geruchsverschluss und leistungsstarkem Wellenablauf
KERDI-LINE-VARIO ist als Linienentwässerungssystem universell für den zentralen Einbau in der Fläche, besonders aber im Wandbereich einsetzbar.
Durch die wellenförmige Konstruktion wird während des Wasserdurchlaufes eine hohe Strömungsgeschwindigkeit innerhalb des Bodenablaufes erreicht und somit ein Selbstreinigungseffekt erzielt.
Die VARIO-Ablauftechnik
Alle Vorteile auf einen Blick:
Schlüter®-KERDI-LINE-VARIO-H
Linienentwässerung variabel einbaubar
- flach aufbauendes Ablaufgehäuse
- um 360° drehbarer Wellenablauf
- fest integrierter Geruchsverschluss
- hohe Strömungsgeschwindigkeit im Bodenablauf
- Selbstreinigungseffekt
- Ablaufadapter mit integrierter KERDI-FLEX-Manschette
- einfache Dichtigkeitsprüfung durch Öffnung im Bauschutzdeckel
- multifunktionaler Bauschutzdeckel: Schutzfunktion, Abziehhilfe, Libelle zum Nivellieren, Mittelmarkierungen (bidirektional), Wasserprüfstutzen
Praktisch: Sets und Zubehör
Das Haarsieb Schlüter®-KERDI-LINE-VARIO-S ist ein nützliches Accessoire.
Zum Rundum-sorglos-Paket von KERDI-LINE-VARIO zählt natürlich auch das passende Zubehör. So sind etwa eine schmale wie eine breite Rahmenverlängerung verfügbar, die sich für den Einsatz bei dickeren Fliesenbelägen eignen. Für die Profilserie WAVE 42 ist zudem ein passendes Haarsieb erhältlich.
Apropos "passend": In den KERDI-LINE-VARIO Sets H40 und H50 sind alle Produkte perfekt aufeinander abgestimmt. Sie beinhalten nicht nur Ablaufadapter und flexible Dichtmanschette, sondern unter anderem auch ein hilfreiches Schallschutzelement.
Das Zubehör und alle Set-Komponenten finden Sie in der Ergänzungspreisliste 2022.
<a id="video2"></a>KERDI-LINE-VARIO Animationsvideo
Überzeugen Sie sich davon, wie einfach, flexibel und elegant sich Linienentwässerung mit Schlüter®-KERDI-LINE-VARIO in der bodengleichen Dusche umsetzen lässt:
Laden Sie sich hier weiteres Infomaterial herunter:
Alle Informationen rund um Schlüter-Produkte mit Konfiguratoren, Datenblättern, Preisen und Einbauvideos
Die Schlüter-Systems App für iOS und Android
Sie planen eine bodengleiche Dusche mit Linienentwässerung, sind sich aber nicht sicher, welches Material Sie dafür benötigen?
Auch dafür hat Schlüter-Systems die passende Lösung: Der Entwässerungskonfigurator stellt Ihnen automatisch eine Materialliste für ihr Fliesen-Vorhaben im Badezimmer zusammen. Geben Sie einfach die Abmessungen der geplanten Dusche ein und wählen Sie das Profil-Design aus.
Laden Sie sich hierzu die Schlüter-App für iOS und Android herunter oder nutzen Sie unseren Excel-Konfigurator.
